甲基丙二醇的化学名称是 2-甲基-1,3-丙二醇，简称 MP0，与1,3-丁二醇是同分异构体。甲基丙二醇是一种无色、透明、低熔点和低黏度的液体。
性能应用
1、用于聚酯树脂、涂料等工业。
2、用于塑料添加剂、杀虫剂、杀菌剂。
3、在洗涤剂中用作溶剂、保湿剂、乳化剂、护肤剂。

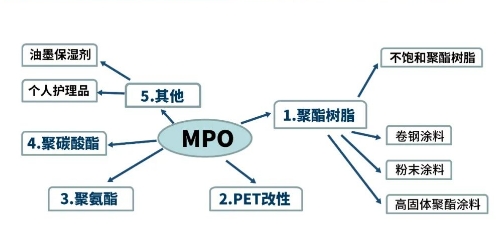

MPO应用领域
1.聚酯树脂
不饱和聚酯树脂
卷钢涂料
粉末涂料
高固体聚酯涂料
2.PET改性
3.聚氨酯
4.聚碳酸酯
5.其他
油墨保湿剂
个人护理品
一.MPO应用于聚酯树脂优势
不饱和聚酯树胎(UPR)
具有更高的抗拉性和抗弯性,高延伸率、低模量及低热变形温度等。MPO聚酯不易水解。非常优越的物理性能和耐水、耐酸域腐蚀性,颜色浅、透明性好。
用于卷钢材料
兼具柔韧性及铅笔硬度溶剂相容性好、无浑浊沉淀具有长时间的户外耐候性。
用于高固体聚脂涂料
涂膜透明且硬度高具有极好的冲击强度和附着力;抗污、耐湿和耐候性好。具有很好的丰满度。
用于粉末涂料
降低熔融黏度,提高可操作性。良好储存稳定性而不结块。
应用于聚酯树脂领域
在卷钢涂料中的应用
加入MPO所合成的卷钢涂料树脂在广泛的测试中,T查测试有OT~1T的柔韧性,并有1H~2H缓的铅笔硬度、溶剂相容性好、无浑浊沉淀现象。主要原因在于加入MPO后,能有效降低含芳香族聚酯的结晶性及难混溶性。
应用领域
根据树脂性能和结构的不同分别可用于卷材涂料的面漆、底漆、背漆。
应用特性
强耐候性
高柔韧性
高耐磨损性
优异的耐腐蚀性
以MPO取代或结合NPG可降低反应操作温度，改善制程控制。
MPO提供涂料树脂高柔韧性与耐磨损性。
MPO树脂在加速耐候性试验具有不错的结果。
在1000小时的盐雾测试后,MPO为主的树脂相较于NPG树脂呈现具有较好的外观。
在高固体聚酯涂料的应用
目前广泛用于聚酯涂料中的多元醇单体NPG的突出缺点是反应时间长,易于形成晶状树脂使涂料透明性差。如直接用MPO替代NPG合成高固体聚酯涂料,结果发现液态MPO酯化速度快、时间短。如酸值(KOH)达
到10 mg/g只190min,而NPG需270min。
已有研究表明应用功能性单体MPO合成的高固体聚酯树脂,具有很好的丰满度,明显提高了氨基烘乾磁漆的施工固体含量,减少了对环境的污染,此外价格上MPO相比NPG始终维持一定价差,更具有优势。
应用领域
应用于轿车,大巴及工程机械的涂装
应用特性
酯化速度快、时间短
硬度高
冲击强度高
透明度高
附着力强
在聚酯粉末涂料中的应用
聚酯粉末涂料具有强附着力、高硬度、耐衝击、耐候性,而其关键的性能参数玻璃转化温度(Tg)期望在50℃以上以保证良好储存稳定性而不结块,通常基于NPG/对苯二甲酸的聚酯Tg在60℃以上,高的Tg伴随较高的焙体黏度,从而给加工带来不便。研究发现基于MPO的聚酯粉末涂料PC-T20具有53℃的Tg,不需要外加柔性组分以降低其Tg和熔体黏度。因而MPO的柔韧特点将会使其在聚酯粉末涂料方面的应用前景广阔。
应用领域
热敏材料,汽车粉末涂料,船舶、管道粉末涂料,建筑工程和户外设施等工业涂料领域。
应用特性
柔韧性好
应用前景广
降低其Tg和熔体黏度
应用于PET改性领域
PET结晶改性剂
通常PET易于结晶而呈不透明雾状，常常在聚合过程中添加邻苯二甲酸于主原料对苯二甲酸中,进行聚酯化反应来改善,但邻苯二甲酸单价较高;而添加少量MPO于另一项主原料乙二醇中，进行聚酯化反应，而且经MPO改性的PET能有效降低成本。
应用领域
应用于PET塑脂粒所吹制成的透明瓶子等。
MPO结晶改性剂产品特性
降低结晶性
增加透明性
改善亲水性
降低成本
PET材料亲水改性剂
为了使PET具有亲水性,在聚酯大分子链中引入了磺酸基团(-S03Na)极性亲水基团,有利于水的渗入和水解过程的进行。随着亲水基团加入量的增加,改性后的聚酯在热水中就开始具有一定的溶胀性,当亲水基团增加到一定程度，聚酯就具有完全的水溶性。但是由于磺酸基团引入所形成的空间位阻和极性效应,导致熔体黏度急剧上升,直接影响了可纺性,严重时造成纺丝难以正常进行。将PET与MPO共聚,借助MPO中的甲基支链作用,在聚合成PET后,能破坏聚合物分子的对称性及相互排列次序,若加工抽丝后,PET纤维内部分子较无序:结果更快且更易于将染料锁于PET纤维上。
应用领域
应用于PET纤维等
应用特性
优益的低温可染性,色牢度好,延伸性低,可纺性高,强度好,节省能耗,触感柔软。
应用于聚氨酯领域
聚氨酯扩链剂
作为一种新型的二元醇,它的2个伯羟基反应活性极高，可使反应时间缩短。从而增加生产效丰，降低经营成本,同时,叉减少副产物生成,制成的树脂色泽极浅。它所独有的非结晶性使得制成的树脂稳定性高,并能很好
地兼顾到产品的强度和柔韧性,从而提供优良的耐化学、耐水和耐候性。
以MPO为扩链剂,PU成膜硬度较高,其原因是MPO分子中有一个甲基侧链,导致主链不易旋转,分子的刚性增加,以MPO为扩链剂的PU玻璃化温度也较高。
MPO主要使用在聚酯多元醇与扩链剂。
当MPO使用在扩链剂时,甲基团可以降低聚氨酯结晶性(硬段)使树酯变得柔软。
MPO在聚酯多元醇的应用
MPO可生产具有两端皆为一级羟基的聚酯,是聚酯多元醇的理想中间体。
它的独特结构使其可生产易溶于传统涂料溶剂的液态聚酯。
MPO所合成的聚酯多元醇在聚氨酯黏着剂配方里具有绝佳的兼容性。
应用于聚碳酸酯领域
四.应用于聚碳酸酯优势
MPO可与二甲基碳酸酯(DMC)或二乙基碳酸酯(DEC)进行酯基转移反应制成MPO聚碳酸酯聚合物。由于MPO具有甲基支链及一对一级醇基，能有效抑制合成后的聚合物产生结晶,即使于低温下依然能保持流动的特性，主要作为聚合物中的软链中间体以合成PU、涂料及墨水;同时MPO聚碳酸酯具有可调节的生物降解特性,因而用于纱织品工程尤其用于柔软纱织品的修补。
应用领域
应用于合成PU,涂料及墨水,柔软纱织品的修补。
应用特性
抑制聚合物产生结晶
低温下保持流动性
可调节生物降解性
其他领域
MPO用于可塑剂
MPO可广泛应用于聚酯可塑剂,应用于乙烯基电绝缘电缆、冰箱封条等，有着不容易迁移特性,具有优异的耐移行性;MPO/己二酸型增塑剂与PVC相容性好,具有优异的的耐油特性,可制作耐油手套;添加MPO的可塑剂具具有非结晶性及低玻璃转化温度,能显示出优良的加工特性,可以使涂料、油墨有着更好的流动性。
应用领域
耐寒、耐油、耐移行电线
冰箱封条
耐油手套
涂料油墨
应用特性
耐移行性佳
优异耐油特性
良好的可塑化效率
MPO用于油墨保湿剂
MPO可用作油墨保湿剂,能减少有机物挥发及沉淀形成、增加油墨的流动性，从而避免列印头喷口的堵塞,明显改善了列印效果，可在各种介质如纤维性、树脂性纸张甚至半透明薄膜上列印。对于热喷墨印表机,还可缩短油墨的乾燥时间。
MPO油墨保湿剂产品特性
减少挥发及沉淀
增加保湿型、流动性
缩短干燥时间
MPO用于个人护理品
MPO外观透明、低毒、低挥发性、极好的皮肤触感、良好的抗菌性和水合性。MPO可用作代皂剂、中和剂、润肤剂、乳化剂、防晒油的遮光剂及保湿剂用于化妆品和个人护理品中,使亲水/亲油两性物质共存，从而保持整体组成的稳定性、透明性以及均质性;它还可使香气存留更加持久，因而MPO可作为一种载体溶剂应用更加广泛;是丙二醇、1,3-丁二醇、甘油、二甘醇、山梨醇、戊二醇等高性能酵的经济替代物,用于生产除臭剂,防汗剂、护发液、防晒品、护肤品、口红、指甲油等。
MPO个人护理产品特性
良好抗菌性和水合性
极好皮肤触感
持久留香
亲水/亲油两性共存
极佳稳定性、透明性、均质性
