聚乙烯吡咯烷酮，简称PVP，是一种非离子型高分子化合物，是N-乙烯基酰胺类聚合物中最具特色，被研究得最深、最广泛的精细化学品。已发展成为非离子、阳离子、阴离子3大类，相对分子质量从数千至一百万以上的均聚物、共聚物和交联聚合物系列产品，并以其优异独特的性能获得广泛应用。聚乙烯基吡咯烷酮作为高分子表面活性剂，在不同的分散体系中，可作为分散剂、乳化剂、增稠剂、流平剂、粒度调节剂、抗再沉淀剂、凝聚剂、助溶剂和洗涤剂。
应用：聚乙烯吡咯烷酮能与酚类和生物碱结合形成复合体从而去除植物样品中的酚类和生物碱，这样可以防止这些物质对蛋白质的修饰以及干扰分光光度法测蛋白质含量；增加酶的稳定性。PVP被广泛地用作药物制剂的辅料。
主要用途
电池、透析及水处理用膜、胶粘剂、陶瓷、油墨、印刷、纤维、纺织品、个人护理、半导体
用途分类
生活相关材料
环境和水处理
涂料和镀
生命科学
功能分类
附着/接合/粘合
分散/絮凝/表面活性
清洗/净化/溶解
基本信息
结构式
CAS编号9003-39-8
产品详情
聚乙烯吡咯烷酮（PVP）为拥有以下特征的非离子型水溶性聚合物，可应用于各种用途和领域。
在各种溶剂中的溶解性（例如：水、醇、酰胺类、氯类）
耐热性（Tg=160-170℃）
高吸湿性
成膜性
胶粘性
络合能力
产品等级（粉体产品 代表性状值）
| 产品编号 | K－30 | K－85 | K－90 |
|---|---|---|---|
| 外观 | 白色粉体 | 白色粉体 | 白色粉体 |
| K値※1 | 27.0～33.0 | 83.0～87.0 | 88.0～96.0 |
| 固含量，wt% | ≧95.0 | ≧95.0 | ≧95.0 |
| 水分，wt% | ＜5.0 | ＜5.0 | ＜5.0 |
| 残余单体 （NVP），ppm | ＜100 | ＜100 | ＜100 |
| pH值※2 | 3.0～7.0 | 5.0～9.0 | 5.0～9.0 |
* 上述记载的内容并非保证值。
※1：K值是与分子量相关的粘性特征值，将利用毛细管粘度计测得的相对粘度值（25℃）应用于下述Fikentscher公式中来计算。
K＝（1.5 logηrel －1）／（0.15＋0.003c）＋（300clogηrel＋（c＋1.5clogηrel ）2）1／2／（0.15c＋0.003c2）
ηrel：聚乙烯吡咯烷酮水溶液对水的相对粘度
c：聚乙烯吡咯烷酮水溶液中的聚乙烯吡咯烷酮浓度（%）
*2：10%水溶液的值
用途示例
| 用途领域 | PVP的优点 | |
|---|---|---|
| 电池 | 分散剂 | 碳材料、金属氧化物的分散性 可溶解于水或NMP中，使之浆料化 |
| 透析/水处理用膜 | 增溶剂 亲水剂 造孔剂 | 溶解于酰胺类溶剂中，均匀分散到聚砜等基材中 高亲水性、膜的水洗造孔、令疏水膜表面亲水化 |
| 胶粘剂 | 压敏胶粘剂 再湿性胶粘剂 食品包装（非接触） | 对塑料、玻璃、金属等种类广泛的基材的胶粘性 高亲水性、高吸水性 高安全性 |
| 陶瓷 | 粘合剂 分散剂 | 金属氧化物的分散性出色 对各种材料的结着性 |
| 油墨、印刷、纤维、纺织品 | 分散剂 上浆剂 | 颜料分散性、结着性 易水溶性 |
| 个人护理 | 定型剂 增粘剂 润湿剂 | 高附着性、易水溶性 泡沫稳定性 亲水性 |
| 半导体 | 抗蚀剂 研磨液 清洗液 | 易水溶性、无机物分散性 |
功能详情

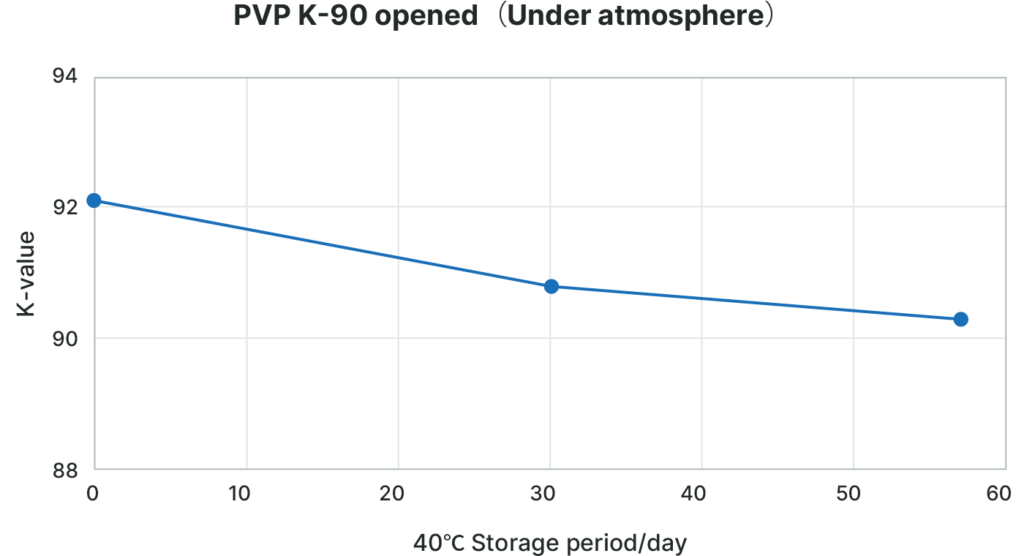

出色的经时稳定性
在空气存在下，K值降低较少，表现出较高的经时稳定性。

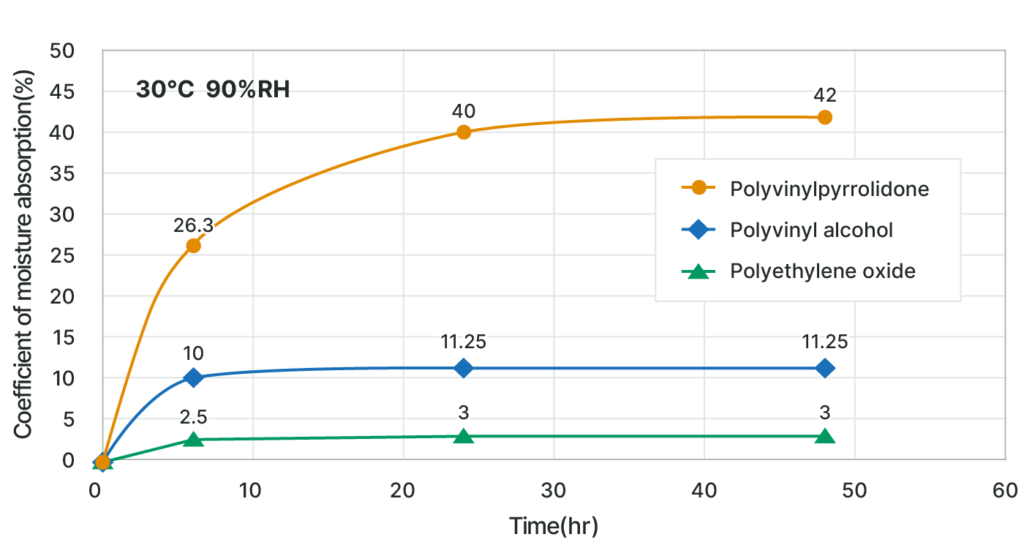

出色的吸湿性
与其他的水溶性非离子型聚合物相比，表现出较高的吸湿性。

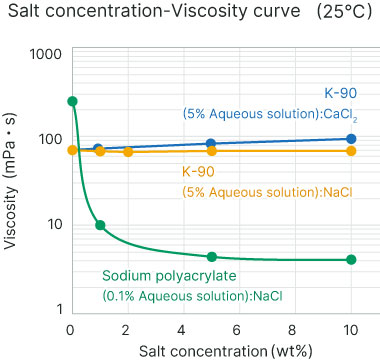

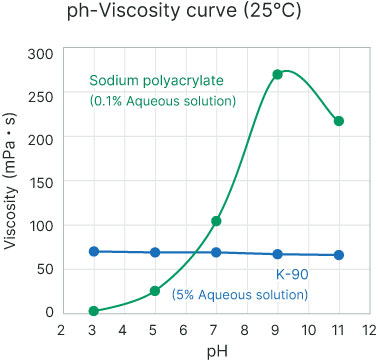

出色的粘度稳定性
对于盐浓度或pH值的变化，可获得粘度稳定的水溶液。
出色的附着性
对各种基材具有良好的附着性。
| 基材 | 判定 |
|---|---|
| PET薄膜 | ○（无剥离） |
| 尼龙薄膜 | ○ |
| 软聚氯乙烯薄膜 | ○ |
| PP薄膜（电晕处理） | ○ |
| PP薄膜（无处理) | ×（剥离） |
| 环氧树脂 | ○ |
| 聚氨酯树脂 | ○ |
| 铁 | ○ |
| 铝 | △（部分剥离） |
| 玻璃 | ○ |
方法：胶带剥离（25℃、65%RH）

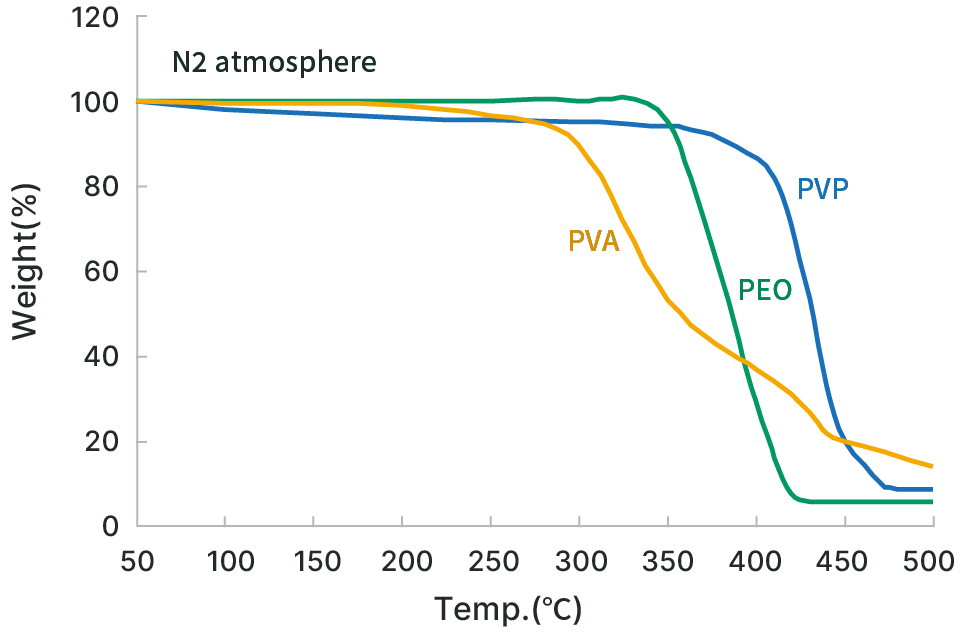

与其他的水溶性非离子型聚合物相比，表现出较高的耐热性。
热分解反应（装置：THERMOFLEX TG8110/理学电机）
出色的亲水性
与树脂混炼后，可令树脂表面亲水化。
PET的例子
| 无添加 | 添加5% PVP | |
|---|---|---|
| 接触角 | 81 ° | 67 ° |
| 表面水滴状态 |  |  |
| CB污染前后的ΔL值 | -32 | -9 |
出色的分散性
能够良好地分散CB、CNT。

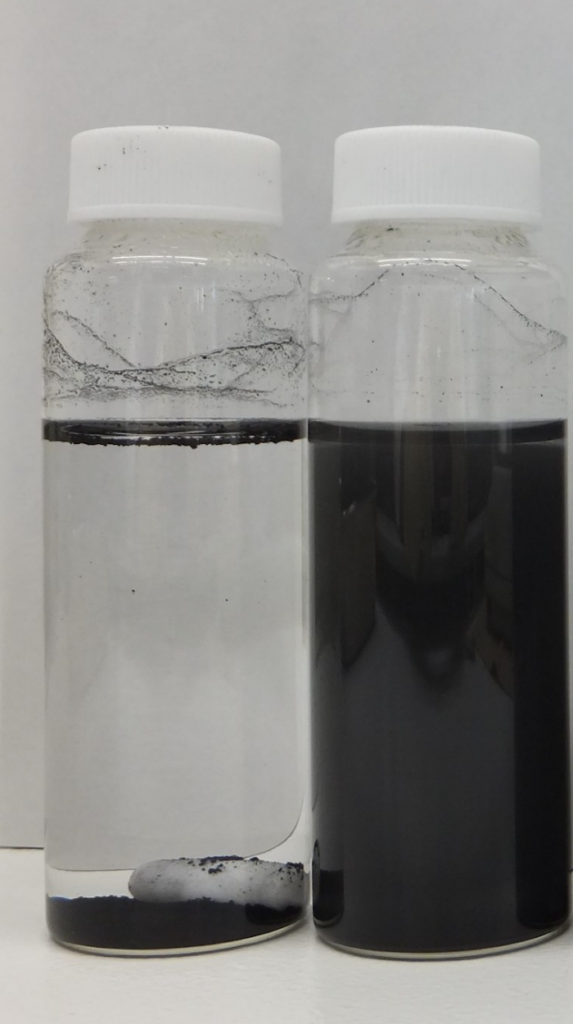

◆CB的例子
无分散剂｜添加PVP K30
令CB分散在水中，静置1周后的状态

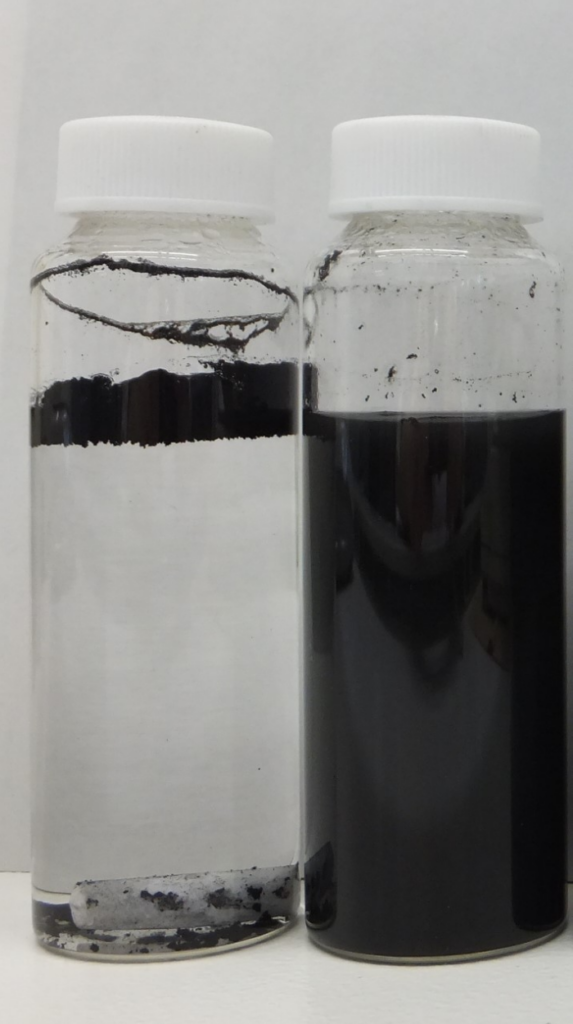

◆CNT的例子
无分散剂｜添加PVP K30
令CNT分散在水中，静置1天后的状态

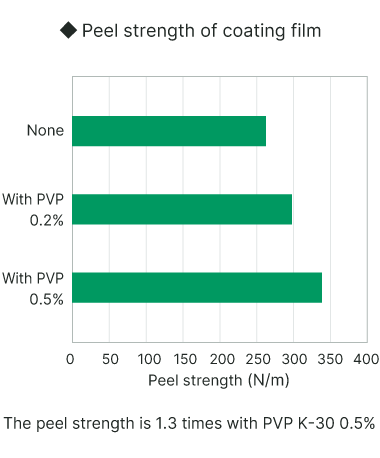

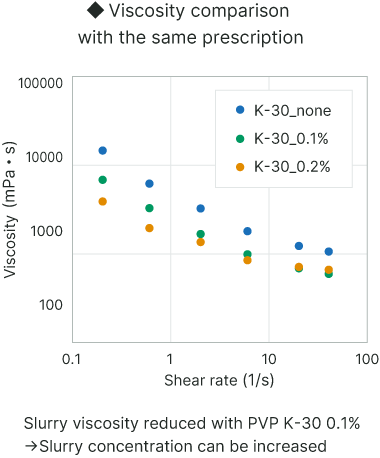

即使在电池浆料中，也能令碳材料良好地分散。
| 良溶剂 | 貧溶剂 |
|---|---|
| 水 | 苯 |
| 甲醇 | 甲苯 |
| 乙醇 | 二甲苯 |
| 异丙醇 | 正己烷 |
| 丁醇 | 环己烷 |
| 环己醇 | 矿物油 |
| 乙二醇 | 乙醚 |
| 丙二醇 | 四氢呋喃 |
| 丙二醇单甲醚 | 二恶烷 |
| 1,4-丁二醇 | 丙酮 |
| 甘油 | 甲乙酮 |
| 二甘醇 | 环己酮 |
| 乙二醇醚 | 乙酸乙酯 |
| γ-丁内酯 | 四氯化碳 |
| 氯仿 | |
| 2-吡咯烷酮 | |
| N-甲基吡咯烷酮 | |
| N-乙烯基吡咯烷酮 | |
| 醋酸 | |
| 丁酸 | |
| 吡啶 | |
| 三乙醇胺 | |
| N,N-二甲基乙酰胺 |
无不溶物=良溶剂，不溶物=不良溶剂
常见问题
金属含量为多少？
有以下数据供参考。
K85：≦10ppm（以铅计，酸性硫化钠试液下的显色程度）
K30：≦5ppm（ICP-MS）
粒度为多少？
平均粒径如下所示。
K90, K85：约300μm
K30：约100μm
如何储存？
会吸收空气中的水分，所以建议使用与空气隔绝的容器。（例如：铝箔内袋、热封口）
