PVP的制备过程包括单体NVP的合成和聚合物PVP的合成。在单体NVP的合成过程中，关键技术包括单体的合成和提纯技术；而在聚合物PVP的合成过程中，关键技术则主要涉及聚合技术和干燥技术。

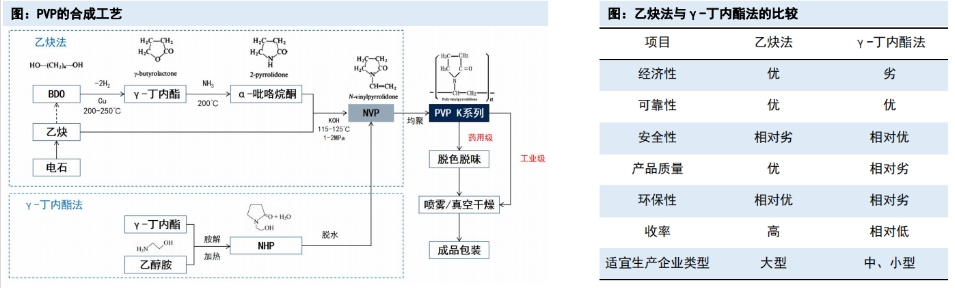

● 乙炔法和γ-丁内酯法

乙炔法是目前主流的NVP生产工艺，具有较高的成熟度。该方法以乙炔和甲醛等为起始原料，经过多步反应得到NVP单体。

首先，乙炔法通过合成1,4-丁二醇（BDO），然后经过催化脱氢成环、氨解和炔加成等反应，最终生成PVP单体NVP。

乙炔法具有工艺成熟、原料便宜易得、适合大规模工业化生产等优点。然而，乙炔法的工艺流程较长，固定资产投资大，操作条件要求严格，主要原料乙炔存在爆炸危险性等特点。

因此，只有具备一定规模、较高的管理水平、控制技术、研发实力、完善的销售网络和售后服务的企业才能选择这种方法。目前全球只有巴斯夫、亚什兰和国内少数大型厂家采用乙炔法生产NVP。

γ-丁内酯法适用于中小型企业，但其收率较低。该方法是通过γ-丁内酯与乙醇胺反应生成胺解产物羟乙基吡咯烷酮（NHP），然后在脱水催化剂的存在下直接或间接脱水生产目标单体NVP。

γ-丁内酯直接脱水法需要较高的温度（350-400℃），能耗较高，且目前缺乏理想的脱水催化剂，限制了该工艺方法的发展。

γ-丁内酯间接脱水法存在生产过程中产生具有毒性和刺激性副产物、生产工艺涉及到有害物质吸收，工艺变得复杂，不易控制的问题，且普遍设备利用率低，NVP收率较乙炔法较低。

● NVP单体提纯、聚合技术、络合技术及聚合物的干燥技术

NVP单体提纯技术：NVP反应液在蒸馏过程中会产生副产物，降低单体中有效成分的含量，影响NVP的收率。因此，单体提纯技术的水平直接影响NVP的纯度，进而影响聚合物的质量。

目前，常用的减压蒸馏法可以将NVP单体的纯度提高到99.50%，而采用分步结晶的方法可以使单体纯度达到99.90%以上。未来的发展方向是利用更低温、低能耗的单体分离方法，如分子蒸馏技术，以提高分离效率并降低副产杂质的生成。

PVP的聚合技术包括均聚、共聚和交联聚合。聚合工艺条件（如引发剂、聚合方式、聚合温度、聚合时间等）对聚合产物的结构和分子量具有决定性影响。

1、均聚（PVP-K）：均聚是指只有NVP一种单体参与的聚合，其产物是聚乙烯吡咯烷酮（PVP）。PVP均聚物的分子量和K值不同，其性能和应用也不同。目前已经开发出从超低分子量的K12到超高分子量的K120的全系列PVP均聚物产品。

2、共聚（PVP-A）：共聚是指NVP单体与其他具有乙烯基结构的不饱和单体共同聚合，其产物是同时具有NVP结构单元和其他共聚单体结构单元的高分子化合物。目前PVP/VA（醋酸乙烯共聚物）是唯一规模较大的共聚物品种。

3、交联聚（PVP-P）：交联聚合是指NVP单体发生自交联反应或NVP单体与交联剂（含有多个不饱和基化合物）发生交联型共聚反应，其产物是聚乙烯吡咯烷酮交联聚合物（PVPP）。

根据交联度的不同，PVPP可以表现为超强吸水性树脂（低交联度）、吸水凝胶（中等交联度）和不溶物（高交联度）。PVPP已经成熟应用于食品和医药领域。

PVP络合技术：PVP络合物是指PVP与其他具有一定键型化学物质结合而成的复杂化合物。其中，PVP-I（PVP与碘络合物）的生产已经很成熟。少数公司也生产PVP-H2O2络合物。

PVP聚合物的干燥技术：普通分子量的PVP聚合物通常采用喷雾干燥方式。对于无法用喷雾干燥脱水的高分子量PVP产品（如K60、K90、K120等），主要生产商普遍采用开放式刮刀干燥方式。

然而，这种方式能耗较高，容易降低产品的聚合度，并且可能导致物料、操作人员和操作环境之间的交叉污染。未来的发展方向是逐步采用低聚合降解、无交叉污染、低能耗的低温真空连续干燥方式。
